چینش رم سرور HP

در دنیای سرورها، سرعت و پایداری سیستم دو مؤلفه‌ی حیاتی هستند که نقش اصلی آن‌ها را حافظه رم ایفا می‌کند. هر سرور HP، بسته به نسل و مدل خود، مجموعه‌ای از اسلات‌ها، کانال‌ها و معماری‌های حافظه دارد که اگر به‌درستی پیکربندی نشوند، حتی پرقدرت‌ترین سخت‌افزار نیز نمی‌تواند عملکرد واقعی خود را نشان دهد.

به همین دلیل، چینش رم سرور HP نه‌تنها یک کار فنی ساده نیست، بلکه یک فرآیند تخصصی است که بر پایه اصول مهندسی، شناخت ساختار پردازنده، نوع DIMM و استانداردهای HP طراحی شده است. مدیران شبکه، متخصصان دیتاسنتر، مهندسان IT و حتی صاحبان کسب‌وکارهایی که قصد خرید سرور HP G10 یا ارتقای سرورهای موجود خود را دارند، همواره با چالش انتخاب صحیح رم، نحوه نصب آن و پیکربندی بهینه مواجه هستند.

کوچک‌ترین خطا در چینش رم می‌تواند باعث کاهش شدید کارایی، بروز خطاهای POST، عدم شناسایی ماژول‌ها یا حتی از کار افتادن کل سرور شود. این راهنما همه‌چیز را درباره نحوه صحیح چیدمان حافظه، شناخت کانال‌ها، اصول HP DIMM Population و روش‌های رسیدن به بالاترین کارایی حافظه توضیح می‌دهد تا کاربران بتوانند حداکثر توان سرور خود، به‌ویژه در زمان خرید سرور HP G10، را به‌درستی بهره‌برداری کنند.

اصول چینش رم در سرور HP

در اولین گام برای رسیدن به یک پیکربندی حافظه بهینه، باید اصولی را که HP در مستندات رسمی خود معرفی کرده است شناخت. HP برای هر نسل از پردازنده ها، قانون های مشخصی مربوط به رابطه بین تعداد کانال ها، نوع ماژول ها، سرعت رم و ترتیب نصب ارائه می دهد. این اصول پایه ای هستند و هرگونه انحراف از آن ها می تواند باعث کاهش کارایی سیستم یا حتی عدم بوت شدن سرور شود.

درک صحیح این اصول باعث می شود چینش رم سرور HP مطابق بهترین استاندارد انجام شود و رم ها به صورت متعادل بین کانال ها توزیع شوند. یکی از مهم ترین دلایل اهمیت این اصول، معماری پردازنده است، زیرا هر CPU چندین کانال حافظه دارد و نصب ناهماهنگ رم ها باعث کاهش پهنای باند حافظه خواهد شد.

زمانی که رم ها درست در کانال ها قرار می گیرند، پیکربندی حافظه سرور HP به حالت بهینه در می آید و سرعت خواندن و نوشتن داده ها به طور چشم گیری افزایش پیدا می کند. این اصول همچنین با مباحث مهمی مثل RAM Configuration HP Server و نوع DIMMهای پشتیبانی شده گره خورده اند، بنابراین لازم است پیش از نصب به مواردی مانند ظرفیت، نسل حافظه و سرعت واقعی آن توجه شود.

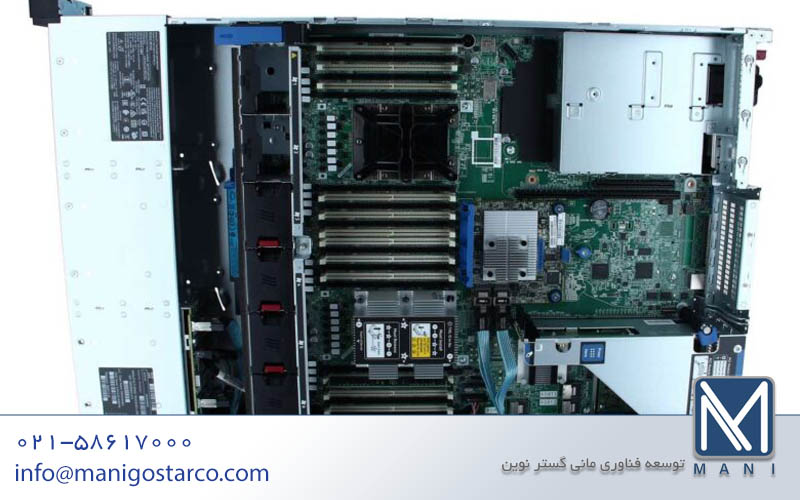

بررسی چینش رم سرور HP (3)

شناخت اسلات ها و کانال ها

برای انجام یک پیکربندی دقیق، شناخت اسلات ها و کانال های حافظه از اهمیت بسیار زیادی برخوردار است. هر سرور HP دارای چندین کانال است که در اطراف پردازنده قرار گرفته اند و هر کانال شامل چندین اسلات DIMM می شود. ترتیب این اسلات ها معمولاً با رنگ بندی یا شماره گذاری روی مادربورد مشخص می شود تا نصب رم در جای درست ساده تر گردد.

درک مفهوم کانال ها نقش کلیدی دارد، زیرا زمانی که رم ها به صورت متوازن بین تمام کانال ها توزیع می شوند، پهنای باند حافظه افزایش می یابد. این همان چیزی است که HP با عنوان HP DIMM Population در مستندات خود معرفی می کند. هدف این است که نصب ماژول ها به صورتی انجام شود که هر کانال مقدار مساوی حافظه داشته باشد تا پردازنده بتواند ترافیک داده را میان کانال ها تقسیم کند.

یکی از اشتباهات رایج این است که برخی افراد تنها اسلات های اولیه را پر می کنند و توزیع حافظه را بین کانال ها رعایت نمی کنند. این اشتباه باعث فعال نشدن حالت چندکاناله و کاهش چشمگیر عملکرد می شود. در سرورهای نسل ۹، ۱۰ و ۱۱ HP این موضوع اهمیت بیشتری پیدا کرده، زیرا پردازنده های جدید دارای ۶ یا حتی ۸ کانال هستند.شناخت دقیق ترتیب اسلات ها همچنین در نحوه نصب رم HP اهمیت دارد، چون اگر رم پرسرعت در اسلات اشتباه قرار گیرد، ممکن است با سرعت پایین تر اجرا شود یا سرور تنها بخشی از ظرفیت آن را شناسایی کند.

قوانین استفاده از DIMM ها

در هنگام نصب حافظه، نوع DIMM تأثیر زیادی بر عملکرد سرور دارد. در سرورهای HP معمولاً از UDIMM، RDIMM و LRDIMM استفاده می شود. هر سرور فقط از یک نوع DIMM پشتیبانی می کند و ترکیب آن ها باعث شناسایی نشدن ماژول ها می شود. در قانون های HP، ظرفیت ماژول ها، تعدادشان در هر کانال، و سرعت حافظه ارتباط مستقیم با هم دارند.

برای مثال، زمانی که در هر کانال فقط یک ماژول نصب شود، حداکثر سرعت حافظه فعال خواهد شد. اما نصب چند ماژول در یک کانال ممکن است سرعت را کاهش دهد. این رفتار یکی از ویژگی های استاندارد RAM Configuration HP Server است و در نسل های جدید پردازنده نیز تغییر نکرده است. یکی از قوانین مهم این است که ظرفیت ماژول های نصب شده در یک کانال باید برابر باشد.

مخلوط کردن ظرفیت های مختلف باعث می شود سیستم در حالت Unbalanced Memory Configuration اجرا شود و کارایی کاهش یابد. این مسئله در سیستم های حساس مانند دیتابیس ها، مجازی سازی و پردازش های سنگین اهمیت ویژه دارد. بدون رعایت قوانین DIMM Population، حتی بهترین رم های بازار نیز نمی توانند کارایی واقعی خود را نشان دهند. این قوانین پایه  اصلی چینش رم سرور HP هستند و تضمین می کنند حافظه در پایدارترین حالت ممکن کار کند.

چینش رم برای عملکرد بالاتر

چینش رم تنها یک کار فنی برای پر کردن اسلات ها نیست، بلکه یک استراتژی کامل برای رسیدن به بالاترین راندمان سیستم است. تفاوت بین یک چینش صحیح و یک چینش اشتباه، می تواند تا ۵۰ درصد اختلاف کارایی ایجاد کند. برای دستیابی به بهترین عملکرد، مهم است که تعداد ماژول ها بین کانال ها برابر باشد.

زمانی که هر کانال دقیقاً یک رم داشته باشد، سرور وارد حالت عملکرد ایده آل می شود و پهنای باند به حداکثر می رسد. HP این ساختار را Balanced Mode می نامد. در کاربردهای سنگین که نیاز به حافظه زیاد دارند، استفاده از ظرفیت های بالای RDIMM یا LRDIMM توصیه می شود، اما باید توجه کرد که نصب بیش ازحد ماژول در هر کانال ممکن است سرعت حافظه را کاهش دهد.

در این بخش ارتباط مستقیم بین پیکربندی حافظه سرور HP و بهترین چینش حافظه دیده می شود؛ زمانی که رم ها به صورت کاملاً متقارن بین CPUها نصب می شوند، امکان استفاده از تمام قابلیت های کنترلر حافظه فراهم می شود.
برای درک بهتر، جدول زیر مقایسه ای از حالت های مختلف چینش حافظه را نشان می دهد:

جدول مقایسه حالت های مختلف چینش رم سرور HP

خطاهای رایج در نصب رم HP

اشتباهات رایج در نصب حافظه معمولا به دلیل عدم آگاهی از قوانین HP DIMM Population و ساختار اسلات ها رخ می دهد. برخی افراد ماژول ها را تنها بر اساس اولویت ظاهری یا اسلات های نزدیک تر به CPU نصب می کنند، در حالی که HP برای هر نسل سرور الگوی نصب مشخصی ارائه کرده است.

یکی از خطاهای رایج، ترکیب ظرفیت ها یا نسل های مختلف رم است. این کار اگرچه ممکن است باعث بوت شدن سرور شود، اما کارایی حافظه را به شدت کاهش می دهد و سیستم را از حالت Balanced خارج می کند. خطای دیگر، نصب رم فقط روی یک CPU است. در سرورهای دو پردازنده ای، اگر حافظه فقط روی یک پردازنده نصب شود، پردازنده دوم غیرفعال می ماند یا تنها با سرعت محدود عمل می کند.

این مشکل باعث کاهش کارایی سرور و ایجاد Bottleneck در پردازش ها می شود. از جمله خطاهایی که در نحوه نصب رم HP دیده می شود، نصب ماژول ها بدون توجه به رنگ بندی اسلات هاست. HP معمولاً اسلات های اولویت دار را با یک رنگ متفاوت مشخص می کند تا کاربر بتواند ترتیب صحیح نصب را رعایت کند.این اشتباهات علاوه بر کاهش کارایی، احتمال بروز خطاهای POST، عدم شناسایی رم یا حتی توقف بوت سرور را افزایش می دهند.

بررسی چینش رم سرور HP (2)

نتیجه گیری

در نهایت، موفقیت در چینش رم سرور HP وابسته به شناخت دقیق اسلات‌ها، رعایت قوانین DIMM Population، توزیع متعادل ماژول‌ها بین کانال‌ها و استفاده از ماژول‌های سازگار با ساختار مادربورد است. اگرچه رم یکی از ساده‌ترین قطعات سخت‌افزاری به نظر می‌رسد، اما نقش آن در عملکرد کلی سرور بسیار حیاتی است.

نصب اشتباه رم می‌تواند باعث افت سرعت، کاهش پهنای باند و بروز خطاهای مختلف شود، در حالی که یک چینش صحیح می‌تواند کارایی سرور را در پردازش‌های سنگین چند برابر کند. به همین دلیل، در زمان خرید یا ارتقای سیستم‌های موجود، توجه به نحوه پیکربندی حافظه اهمیت ویژه‌ای دارد. برای درک بهتر نقش این پیکربندی‌ها در زیرساخت‌های بزرگ‌تر، مطالعه مقاله دیتاسنتر چیست می‌تواند دید جامع‌تری نسبت به اهمیت عملکرد صحیح سرورها در مراکز داده ارائه دهد. یک پیکربندی صحیح حافظه نه‌تنها عمر سرور را افزایش می‌دهد، بلکه باعث استفاده کامل از قدرت واقعی پردازنده و معماری سیستم می‌شود.

سوالات متداول درمورد چینش رم سرور HP

1. آیا تمام رم های DDR4 یا DDR5 برای سرورهای HP مناسب هستند؟
   خیر، سرورها از رم های معمولی پشتیبانی نمی کنند. تنها RDIMM، LRDIMM یا UDIMMهای تأییدشده HP قابل استفاده هستند و ترکیب این مدل ها باعث اختلال در پیکربندی حافظه سرور HP می شود.

2. برای بهترین عملکرد، چند رم باید نصب شود؟
   بهترین حالت زمانی است که تعداد ماژول ها بین کانال ها کاملاً برابر باشد. این حالت باعث فعال شدن عملکرد چندکاناله و افزایش پهنای باند حافظه می شود.

3. چرا سرعت رم پس از نصب کاهش پیدا می کند؟
   در بسیاری از موارد نصب چند ماژول در یک کانال یا استفاده از ظرفیت های بالا باعث کاهش سرعت حافظه طبق قوانین RAM Configuration HP Server می شود.
